GLS-B40公路隧道动态监测方案---激光测距传感器隧道变形监测

GLS-B40本次监测的公路隧道每一个断面根据需要可安装监测点有4个-6个，这些监测点需通过激光测距传感器进行远程动态监测。我们需要RS485通信总线将这些激光测距传感器进串联起来进行通信。具体的连接和安装方案如下：

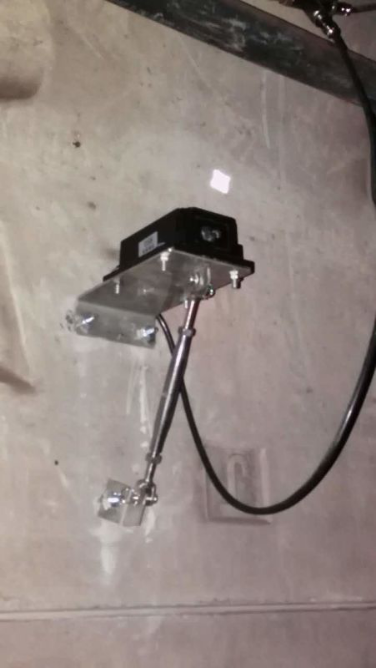

将传感器通过支架安装到隧道壁的一侧，如图所示：

当激光传感器工作时发出激光打到监测面的一点如图所示白色十字目标点：

若一个断面有4个检测点，激光测距传感器的安装可以如下图所示，但是4台激光测距传感器之间的安装间隔会按照实际监测情况而定。

四台激光测距传感器会通过RS485总线的形式连接，并每天传感器都设有固定机器地址，在通过远程发送指令后获得的每条数据都会带有一个机器地址来对于是哪一台机器测得的数据。

在一个公路隧道中会连接若干个激光测距传感器，这些激光测距传感器需要一个总电源给其供电，下图是一个共控箱，里面有开关电源，一个电路保护器，中继器。

我们将用GPRS DTU来提供远程监控，只需一台GPRS DTU来控制多台激光测距传感器。
